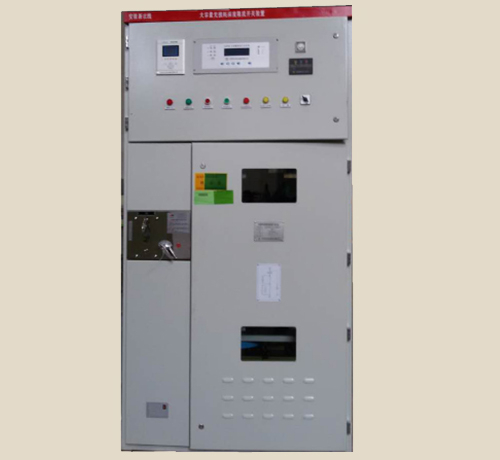

AZL无损耗快切装置
AZL无损耗快切装置是本公司为满足电力系统对短路保护的需求而开发的一种新型短路限流保护装置，它可在短路电流的初始阶段，快速投入深度限流电抗器将短路电流限制在可靠的范围内，从而达到了保护发配电设备及供电线路的目的。
优质限流电抗器具备：
系统无短路故障发生时，电抗器阻抗最小，零损耗；
系统发生短路故障时，电抗器阻抗很大，深度限流；
系统短路故障切除后，立即返回原工作状态。
使用范围
AZL无损耗快切装置为最佳节能和最经济有效的限流方案，大大减少系统扩建或联网运行所需要的投资。
AZL无损失快切装置可解决高阻抗变压器、普通串联限流电抗器、爆炸型大容量高速开断装置不足，在新供用电系统设计及企业系统改造时，可利用本装置深度限流电抗器，加大系统阻抗，使负荷侧断路器的开断电流进一步减小，降低造价。
短路发生时装置快速投入母联深度限流电抗器，加大系统内抗，故障点切除后，深度限流电抗器退出，不影响整个系统的正常进行，联网运行使变压器的使用价值得到提高。
对不允许瞬时间断供电须强行自启动的重要负载，可提高供电质量。线路短路时 ，装置快速投入电抗器，深限流电抗器上的残压可完全满足维持重要负荷继续运行面不受影响。
发电机出口或者厂用高压侧短路能得到快速有效保护。
本装置开断容量大、限制短路电流深，是发电机出口及厂用分支的理想保护设备，使发电机，变压器得到快速有效的保护。
型号技术

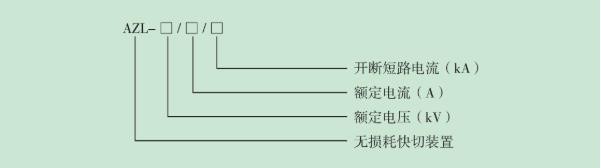

型号的含义 如图
主要技术参数
设备名称：6、10、35KV无损耗快切装置(AZL)
系统额定电压：6、10、35KV
系统额定电流：1000A、1600A、2000A、3000A、4000A、5000A
雷电冲击耐受电压(峰值):75KV、180KV
短时(1min)工频耐受电压：42KV、90KV
额定频率：50Hz
额定短时耐受电流：100KA、200KA
额定峰值耐受电流：100KA、200KA
额定短时开断电流：40KA、80KA
接触电阻：﹤100μΩ
合闸时间：10ms
分闸时间：﹤5ms
合闸不同期：﹤2ms
额定电抗率：20%、50%、80%
使用条件
环境温度：-30℃—+60℃；
大气压力：80-110kPa；
空气相对温度：90%(25℃)；50%(40℃)；
