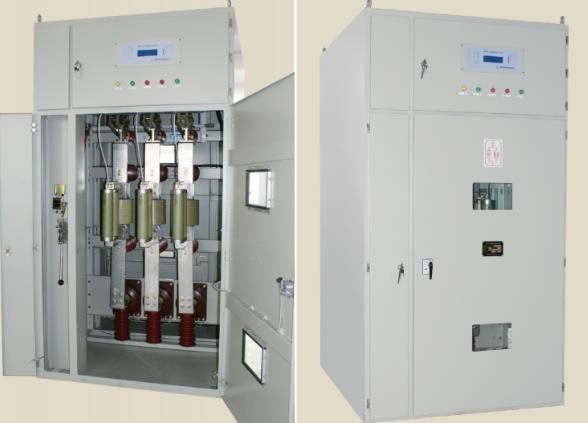

大容量高速开关装置具有很强的开断短路电流的能力。它以电流瞬时值和电流变化率di/dt为判断，通过DSP、DDS技术，可在1/4个工频周波内，将短路电流迅速切断，使电气设备得到可靠保护(切断时，短路电流尚处于起始阶段，远未达到预值)。

组成部分

装置由高速隔离器、特种熔断器、限压器、暂态电流互感器、脉冲变压器、控制器等主要元件组成。

型号及参数

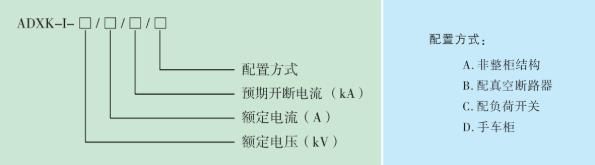

型号的含义  如图

主要技术参数  如图

使用环境

环境温度：-25℃—+40℃；

相对温度：日平均不大于95%，月平均不大于90%；

海拔高度：不超过2000m(特殊情况可做到4000m)；

地震烈度：不大于8度。

服务内容

协助用户进行短路参数及整定值计算，并提供设计方案；

根据用户提供的现场尺寸，本公司负责柜体设计；

应用户要求，本公司协助现场安装与调试，并负责技术指导；

本公司可为用户代保管隔离器等备件，需更换时，本公司将以最快的交通工具24小时内到达现场。

安装运行及维护

安装后应进行产品主绝缘的工频耐压试验；

投运前应对装置启动值进行整定和校验；

当系统发生短路故障，变电站馈线断路器跳闸，应及时检查隔闻器组件是否动作，检查电子控制器各信号指示是否正确；

产品动作后，应及时更换隔离器和特种熔断器；

定期进行产品巡视，随大修周期检测产品主要部件性能。

用户须知

订货时应提供：系统参数及主接线图；

系统预期故障电流水平及限流要求；

现场设备布置尺寸；

安装环境，安装方式及运行方式。

运输和储存时，不得遭受水汽或有害气体侵蚀，不得受到严重的机械撞击；

产品存放处应空气流通，环境温度不高于+45℃，相对温度不高于95%；

供货周期为合同签订后40天，若有特殊要求另行协商。

ADXK系统应用方案

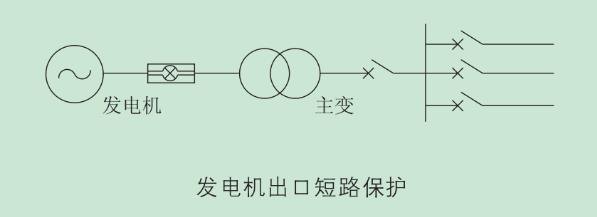

发电机出口短路保护

发电机出口短路时，由发电机提供的短路电流很大，而且非周期分量所占比例近50%以上，普通断路器无法使用。目前的办法一是封闭母线，二是采用高价的发电机专用断路器。但前者运行不灵活，变压器侧断路器操作频繁、寿命短、检修不便；后者虽然短路故障可以开断，但其它电气设备仍有可能在1-2周波的短路电流作用下损坏。

ADXK开断容量大、时间短，而且对非周期分量同样具有极强的开断能力，使发电机、变压器得到快速有效的保护。

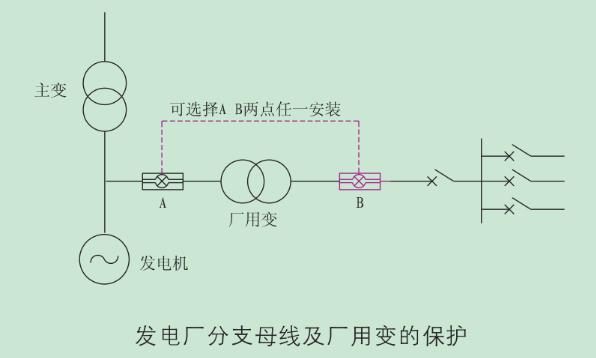

发电厂分支母线及厂用变的保护

当发电厂分支母线生发相间短路时，发电机和系统同时向故障点提供短路电流，采用封闭母线投资大，操作和维护不方便，采用发电机专用断路器，开断时间长，不限流。采用ADXK可以解决上述问题。励磁变分支与同步发电机的端口应用与类似。

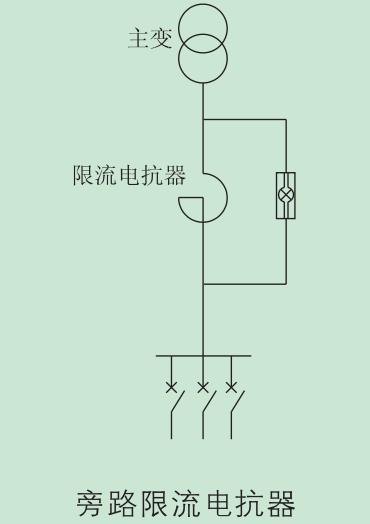

旁路限流电抗器

限流电抗器在限制故障电流的同时，存在三个问题，一是能耗损失大，常年运行是一笔不小的开支；二是大型设备启动时，电抗器上压降很大，影响供电质量；三是无功损耗大，使系统功率因素下降，需增加电容器进行无功补偿。

若在电抗器上并联一台ADXK装置，运行时电抗器即被短路，电抗器上电流很小，能耗降低，可以避免大负荷投运时的压降，同时还改善了系统的功率因素。

当系统短路时，ADXK快速开断，电抗器投入运行，限制短路电流，同时保主重要用户供电不间断。

在新建系统中，设计时可加大电抗器阻抗，以减小负荷侧断路的开断电流，节约投资。

降低系统扩建或并列运行的投资

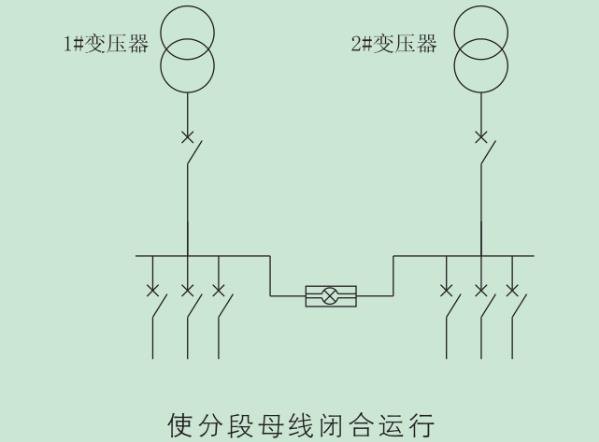

利用ADXK可使分段母线闭环运行。这种运行方式能提高供电可靠性，能均衡多台变压器的负荷，减小大负荷启动时产生的压降，保证供电质量。

当系统发生短路时，ADXK即将两段母线快速分裂开。这样，在变电站扩建或增容时，改装负荷侧断路器只需要考虑开断单台变压器的短路电流，无须更换所有断路器，可节约投资。

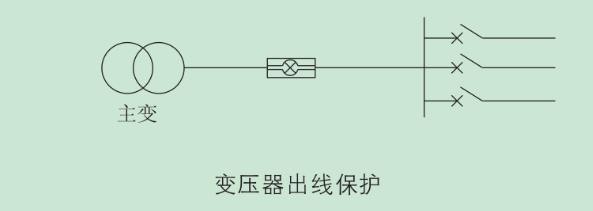

变压器出线保护

在短路电流罗大的系统中，一般采用限流电抗器串联断路器来限制短路电流保护变压器；利用ADXK良好的限流特性，直接替代电抗器串联断路器来保护变压器，节约成本。
