产品介绍

我公司研制了AWSX消弧消谐选线过电压保护管理装置，以新颖的原理和方法，克服了消弧线圈的不足。新装置功能齐全（具有原PT柜功能和消弧、消谐、小电流接地选线及限制过电压等五个功能），工作可靠，自动化程度高，安装维护方便，广泛适用于中性点不接地系统。

主元件配置

装置由高能限压器、单相真空接触器、限流熔断器、大容量过电压吸收器、控制器、电压互感器、消谐组件、隔离开关等元件组成。

型号及参数

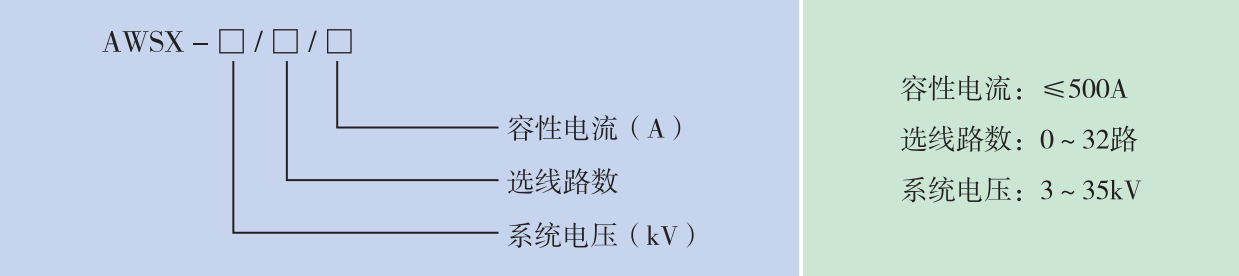

型号的含义如图

装置额定参数

环境温度：-20—+40℃；

海拔高度：≤2000m，高原型:≤4000m；

环境湿度：90%(25℃),50%(40℃)；

额定频率：50-60Hz；

控制器：工作电压DC/220V(AC/220V)；

功率损耗：≤30W；

通讯接口：RS/485；

选线时间：≤10ms。

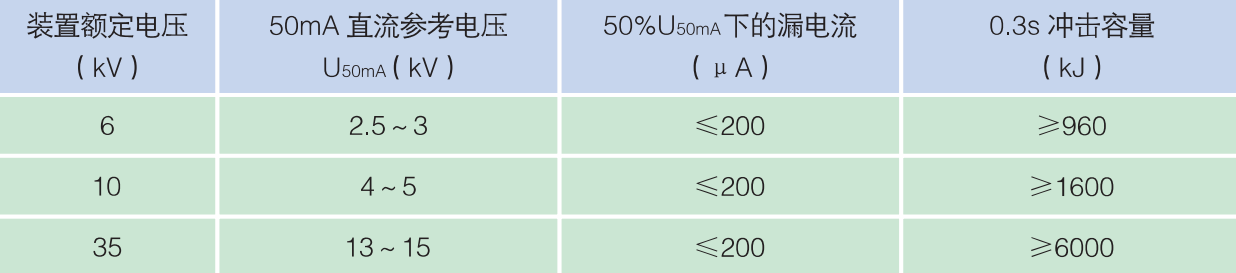

高能限压器的主要参数如图

订货须知

用户订货时须提供电压等级、系统单相接地最大电容电流，柜体尺寸及母线排列方式等。如有特殊要求，也须一并提出。

本公司负责装置的设计、生产、包装、运输。如用户需要，还可派人员到现场指导安装和调试，请用户给予必要的配合与支持。

装置抵达后，可参照《使用说明书》进行安装、操作和维护。
