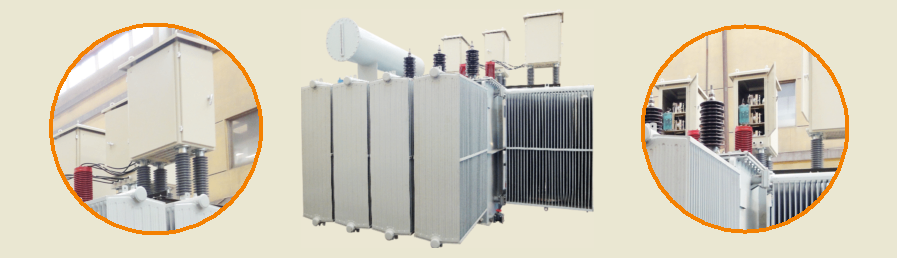

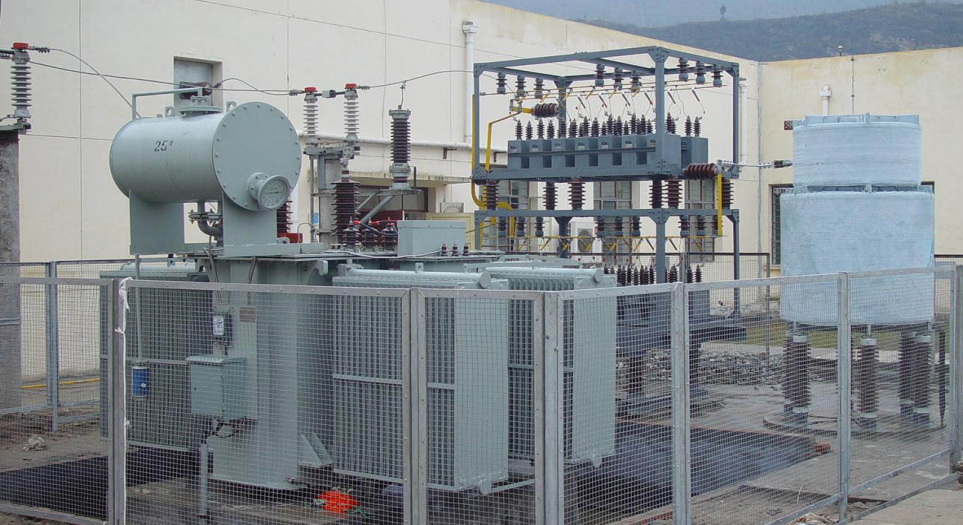

MCR型系列动态无功补偿成套装置（以下简称A-SVC),适用于35kV、110kV、330kV、变电站6-35kV母线的动态无功补偿，通过自动调节MCR的感性无功，实现平滑稳定系统的功率因数和无功需求；减少系统电压波动，稳定系统电压，降低系统电压闪变，提高供电电压质量。

产品特点

容量连续可调：磁控电抗器容量调节范围可在容量的1～100%范围内任意、快速、连续调节；响应速度快，空载容量到额定容量或额定容量到空载容量过度时间为20～40ms。

产生谐波低：独创的优化多级磁阀饱和技术，使磁控电抗器整个容量调节范围的总谐波含量不超过电抗器额定电流的2.3%。

占地面积小：磁控电抗器尺寸和安装方式与同容量电力变压器基本相同，控制晶闸管箱可户外安装，体积小，自然风冷却。

免维护：油浸或环氧浇注干式磁控电抗器的维护与普通电力变压器相同，适合无人值守变电站需要。

技术参数

额定电压：6 kV、10 kV、35 kV

额定频率：50Hz

额定容量：600～25000 kvar

相数 ：3相

总损耗比：2.5 %～1.1 %

温升限值：绕组平均温升≤65K，油顶层温升≤55K

调节容量范围：0 ~ 100 %

冷却方式：ONAN或ONAF

绝缘水平：

额定电压 6 kV：AC25/LI 60kV

额定电压 10kV：AC35/LI 75kV

额定电压 35kV：AC85/LI 200kV（或AC 95 / LI 200 kV）

接线方式：△角接法

噪声：≤60dB 、 65dB 、70dB 、78dB（或相当于同容量变压器）

响应时间：20ms—40ms
